Како ради вакуумски прекидач?

Тхевакуумски прекидачје неопходна склопка у систему напајања. Углавном се састоји од три дела: оквир, АРЦ гашење гашења (тј. Вакуумски мехур) и радног механизма. Међу њима је проводљив круг језграни део прекидача, који је пажљиво састављен од улазних и излазних проводљивих шипки, изолационих носача, проводљивих стезаљки, меких веза и вакуумских комора за гашење и усисавање вакуумског АРЦ-а.

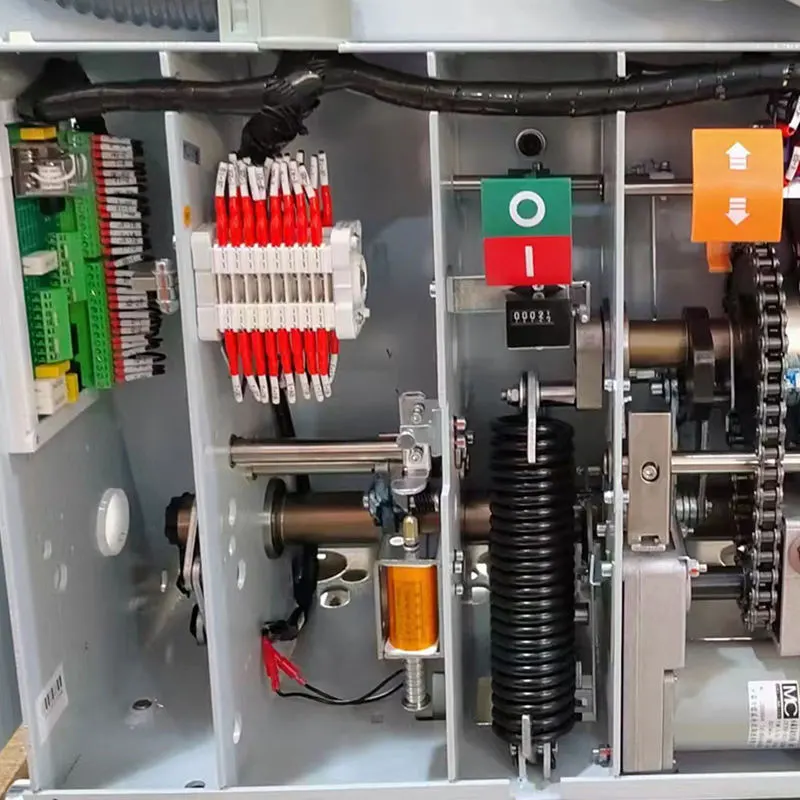

Радни механизам је одговоран за извршавање затварања и отварања операција прекидача, укључујући завршне опруге, системе за складиштење енергије, преоптерећене издања, отварање и затварање завојнице и друге компоненте. Када радите, механизам постиже прецизну контролу струје кроз складиштење електричне енергије, електричног отварања и затварања и ручних функција.

Када тренутни тренутак достигне унапред одређену вредност,вакуумски прекидачКористиће тренутне карактеристике у преласку нулте у високо вакуум окружењу како би се АРЦ угасило кроз брзу дифузију плазме, ефективно исећи струју. У средини то укључује више корака као што су складиштење енергије и затварање. Кроз низ прецизних механичких акција обезбеђују се стабилност и поузданост прекидача круга.

Отварање је у томе што је када је прекидач у затвореном стању, примљен је отватни сигнал, а уводни електромагнет ће почети да делује, узрокујући да се привлачи гвоздено језгро. Ова акција ће узроковати да се горњи штап у отварању отпуштања крећу према горе, што заузврат узрокује да се вратила на путу да се ротира. Серија ланчаних реакција ће одвести горње шипке према горе и гурнути савијени плочу, узрокујући да вози пола осовина да почне да се ротира у смеру супротном од казаљке на сату. Као пола осовина и ручна рука о стјећеници откључане су, отвор ће одмах ступити на снагу, гурајући топрекидачда довршите почетну радњу.
