Соларни Панел Цабле

Планирање најбоље конфигурације соларног поља за ваш ПВ систем

Планирање конфигурације соларног низа ће вам помоћи да обезбедите одговарајући напон/струјни излаз за ваш ПВ систем. У овом одељку објашњавамо шта су ове ставке и њихов значај.

Максимални ДЦ улазни напон

Ради безбедности, поштовања НЕЦ прописа и компатибилности са техничким спецификацијама жичаног претварача, неопходно је поставити максимално ограничење једносмерног напона. Док НЕЦ прописи постављају границу од 600В за стамбене фотонапонске системе, овај праг се може разликовати у зависности од специфичног централизованог претварача који се користи.

С друге стране, струјни претварач има специфичан минимални захтев за улазни ДЦ напон да би почео да функционише, што је кључни фактор који треба узети у обзир током планирања и конфигурације фотонапонских система. Овај минимални напон може значајно да варира у зависности од модела и марке одабраног претварача.

Максимална ДЦ улазна струја

Техничке спецификације претварача намећу ограничење на максималну улазну једносмерну струју. Ово ограничење је одређено на основу криве струје-напона (ИВ-крива) соларне ћелије. Приликом повезивања соларних панела, кључно је узети ово у обзир, обезбеђујући да ДЦ излаз система не прелази границу максималне улазне струје претварача.

Број МППТ Трацкер-а

МППТ трацкери играју виталну улогу у максимизирању излазне снаге за фотонапонске системе анализом ИВ-криве. Централизовани претварачи опремљени вишеструким МППТ трацкерима су способни да оптимизују производњу енергије за низове соларних панела који могу имати различите спецификације, омогућавајући повезивање сложенијих соларних низова на инвертер. Ако ваш претварач има два или више МППТ улаза, кључно је да их ефикасно користите, посебно у сценаријима који укључују вишеструке оријентације панела или проблеме са сенчењем.

Ожичење вашег соларног панела: водич корак по корак

До ове тачке сте научили о кључним концептима и аспектима планирања које треба размотрити пре ожичења соларних панела. Сада, у овом одељку, пружамо вам корак по корак водич о томе како да повежете соларне панеле.

Повезивање ПВ конектора са вашом ПВ жицом

Већина соларних панела је опремљена унапред инсталираним МЦ4 конекторима, што олакшава међусобну везу између панела. За крајње тачке система можете користити МЦ4 продужне каблове, који су доступни у различитим дужинама, да повежете ПВ систем са претварачем.

Међутим, разумевање како правилно инсталирати ПВ конектор је и даље кључно. Можда постоје случајеви или делови у којима ћете морати да успоставите везу ручно, обично када МЦ4 продужни кабл жељене дужине није доступан.

Кораци за додавање соларних конектора на ПВ жице су следећи:

Скините спољну изолацију са жице да бисте открили унутрашње проводнике.

Поставите спојну плочу на огољену жицу и користите алат за пресовање да бисте је безбедно причврстили.

Започните уметањем доњих компоненти конектора, које обично укључују поклопац терминала, растерећење напрезања и компресиону чауру. Уверите се да су правилно поравнати и постављени.

Затим уметните горње компоненте које се састоје од сигурносне фолије, мушког или женског кућишта МЦ4 конектора и О-прстена. Уверите се да су ови делови такође правилно поравнати.

Нежно саставите све компоненте заједно и затегните их руком до умереног степена. У почетку немојте превише затегнути.

На крају, користите алат за монтажу соларног конектора да примените коначни обртни момент на МЦ4 конектор, обезбеђујући сигурну и поуздану везу.

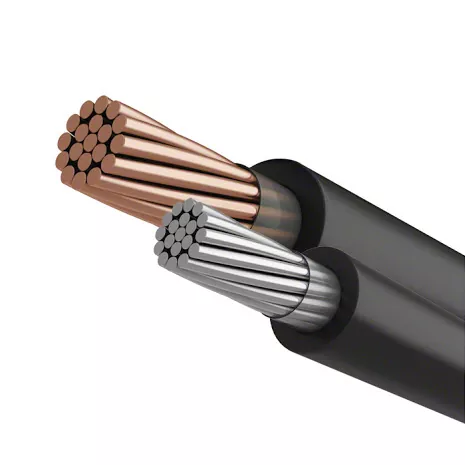

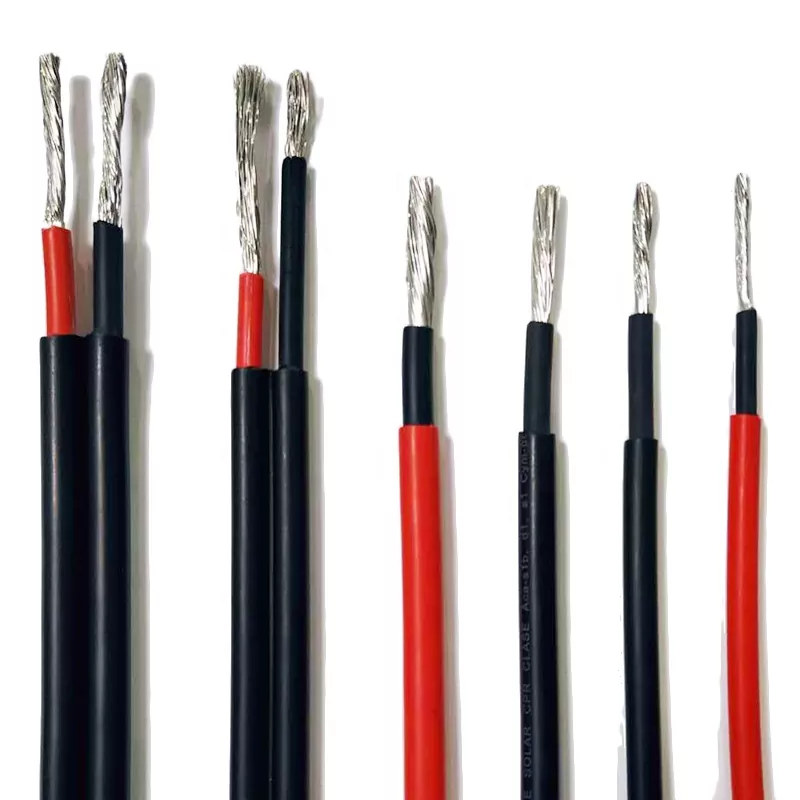

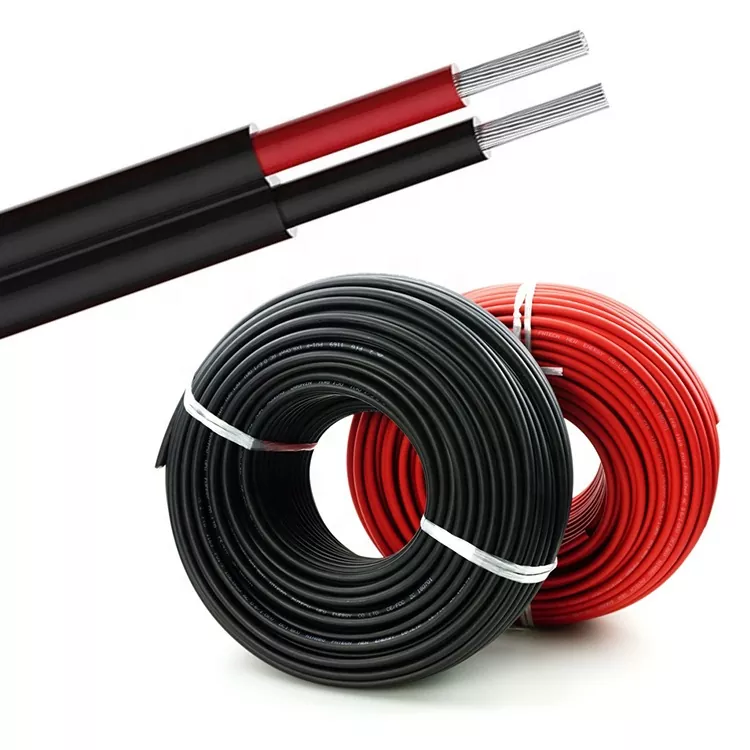

Детаљи кабла за соларне панеле ДАИА

ДАИА Соларни Панел Кабл Радни услови

ПВ Предности

ПВ модули функционишу под високим температурама и различитим условима околине. У складу са смерницама НЕЦ-а, одређене апликације за ПВ низове морају да користе УСЕ-2 или ПВ жицу, од којих оба морају да испуњавају специфичну отпорност на сунчеву светлост и температурне оцене прикладне за окружење инсталације.

ПВ жице су посебно дизајниране за фотонапонске апликације, док су УСЕ-2 каблови обично намењени за употребу у подземним сервисима. Оба типа каблова обично имају КСЛПЕ изолацију и могу бити отпорни на сунчеву светлост или погодни за директно сахрањивање.

Међутим, ПВ жица се разликује од УСЕ-2 жице у смислу дебљине изолације, напона и радних температура. ПВ жица има дебље изолационе слојеве, што је чини погодном за заштиту од сурових окружења. УСЕ-2 каблови су оцењени до 600 В, док је ПВ жица доступна у три напона: 600 В, 1 кВ и 2 кВ. Поред тога, УСЕ-2 каблови имају максималну радну температуру од 90ºЦ, док ПВ жица може бити оцењена за више температуре.

Посебно, ПВ жица је један од ретких типова жица са једним проводником који могу бити оцењени изнад 600 В и могу бити директно закопани у складу са НЕЦ стандардима, без потребе за додатном заштитом.

Паковање:

--100м/калем са фолијом која се скупља, 6 намотаја по спољној кутији.

--100м / калем, калем може бити папир, пластика или АБС, затим 3-4 калема по картону,

--200м или 250м по бубњу, два бубња по картону,

--305м/дрвени бубањ, један бубањ по спољашњем картону или утовару палета,

--500м/дрвени бубањ, један бубањ по спољној кутији или утовару палета,

--1000м или 3000м дрвени бубањ, затим утовар палета.

* Такође можемо понудити прилагођено ОЕМ паковање према захтеву клијената.

Достава:

Лука: Тиањин или друге луке према вашим захтевима.

Поморски терет: ФОБ/Ц&Ф/ЦИФ понуде су све доступне.

* За неке земље као што су земље Африке, земље Блиског истока, наша понуда поморског превоза је много јефтинија него што клијенти добијају од локалне агенције за отпрему.

ДАИА параметар кабла соларног панела (спецификација)

Сервис каблова за соларне панеле ДАИА

Претпродаја

Пружамо техничку подршку и комплетна решења за дистрибуцију електричне енергије прилагођена вашим потребама. Ако се нацрти дизајна које дате сматрају неизводљивим, оптимизоваћемо план и прилагодити га димензијама ормара, локацији опреме итд. Такође ћемо оптимизовати конфигурацију производа како би они задовољили ваше захтеве.

Након продаје

Ако дође до било каквог проблема, прво ћемо пружити подршку телефоном или е-поштом. Извршићемо удаљено отклањање грешака ако је потребно. Штавише, наши производи долазе са упутством за решавање проблема за референцу када покушавате да пронађете грешку и сами решите проблеме. Већина проблема се може решити горе наведеним методама. Проверићемо сваке године или више да бисмо добили детаљне информације о вашој опреми да бисмо боље разумели унутрашње функционисање.

Наше обећање корисничке подршке

1. Брзо ћемо решити проблем након што добијемо извештај о проблему или захтев за поправку.

2. Затим детаљно објашњавамо узрок неуспеха и све накнаде ће бити наплаћене према тржишним ценама.

3. Ако било које делове вратимо на преглед, налепићемо на њих ломљиве налепнице са обавештењима или записати њихов серијски број да бисмо очували безбедност делова.

4. Ако се ваша жалба сматра валидном, рефундираћемо вам накнаде за поправку на лицу места.

Честа питања о кабловима за соларне панеле ДАИА

1.П: Да ли сте произвођач или трговац?

О: Сви смо ми, главна делатност компаније нисконапонски разводни уређај, орман за дистрибуцију електричне енергије, дизајн ормара отпорног на експлозију, производња и програмирање система.

2.П: Да ли подржавати ОЕМ/ОДМ? Можете ли дизајнирати опрему према нашој величини?

О: Наравно, можемо да прилагодимо било који производ према захтевима купаца и можемо да обезбедимо дизајнерска решења и решења.

3.П: Зашто да купујем од вас уместо од неког другог?

О: Пре свега, свим купцима можемо пружити веома професионалну подршку која се састоји од ИТ консултаната и сервисних тимова. Друго, наши главни инжењери имају више од 20 година искуства у развоју опреме за дистрибуцију електричне енергије.

4.П: Шта је са временом испоруке?

О: Генерално, наше време испоруке је око 7-15 дана. Док, то зависи од захтева купаца и

количина производа.

5.П: Шта је са пошиљком?

О: Можемо да организујемо испоруку преко ДХЛ-а, ФедЕк-а, УПС-а итд. Наравно, купци могу да користе и сопствене шпедитере.

6.П: Шта кажете на услове плаћања?

О: Подржани Т/Т, Паипал, Аппле Паи, Гоогле Паи, Вестерн Унион, итд. Наравно да можемо разговарати о овоме.
